4 纖維增強(qiáng)復(fù)合材料檢測(cè)結(jié)果偏差討論

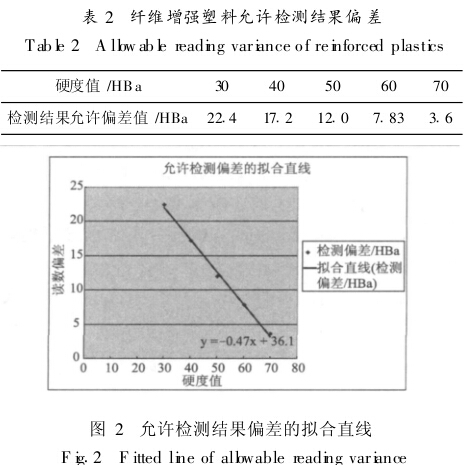

復(fù)合材料的制造受工藝的影響很大, 因此硬度檢測(cè)結(jié)果的偏差很大, 在硬度試驗(yàn)時(shí), 要求在復(fù)合材料的不同點(diǎn)進(jìn)行試驗(yàn), 取其平均值, 同時(shí)也允許檢測(cè)結(jié)果有一定的偏差。 ASTM D 2583-2007中 表 1 對(duì)纖維增強(qiáng)的復(fù)合材料, 當(dāng)硬度大于 50HBa的增強(qiáng)復(fù)合材料, 硬度試驗(yàn)時(shí)要求在試樣表面至少選取 16個(gè)不同點(diǎn)進(jìn)行檢測(cè),同時(shí)不同的硬度值范圍的復(fù)合材料, 其檢測(cè)結(jié)果偏差要求不一致,見表2，對(duì)表2中數(shù)據(jù)進(jìn)行線形擬合, 如圖2所示, 得到擬合直線公式為: y = - 0.47x + 36.1
其中, x 為材料的硬度值; y 為所允許的檢測(cè)結(jié)果偏差。55HBa硬度值所對(duì)應(yīng)的允許檢測(cè)結(jié)果偏差為 10.25HBa。
因此, 對(duì)硬度范圍值為 55H Ba纖維增強(qiáng)復(fù)合材料來講, 研究巴氏硬度測(cè)量結(jié)果不確定度的意義為, 檢測(cè)結(jié)果在43.25~ 66.75HBa范圍內(nèi), 其置信概率為 95 %。 |
溫濕度環(huán)境試驗(yàn)設(shè)備校準(zhǔn)裝置
