1 外觀
1.1 硬度計應有銘牌，銘牌上應標明型號、制造廠名稱、編號和制造日期。
1.2 硬度計各涂覆表面(包括烘漆、電鍍、發(fā)黑、氮化處理過的各表面)不得有剝落、
碰傷、劃痕、銹蝕等缺陷。
1.3 硬度計表盤各刻線應清晰、平直，不應有目力可見的斷線和粗細不勻現象，無影響讀數的缺陷，表蒙應透明潔凈。
1.4 初始狀態(tài)指針應指0位，其允差不大于11.0個HBa.
1.5 壓針尖端應位于壓針套的小孔及小圓凸臺平面的中央，無目力可見的傾斜。
2 各活動部分的相互作用
2.1 指針與表盤應無摩擦、卡住現象。
2.2 撐腳插進撐腳孔內，應松緊適度。
2.3 拖壓于機殼時，保護套及壓針能平穩(wěn)移動，沒有卡住或沖擊現象。
3 壓針

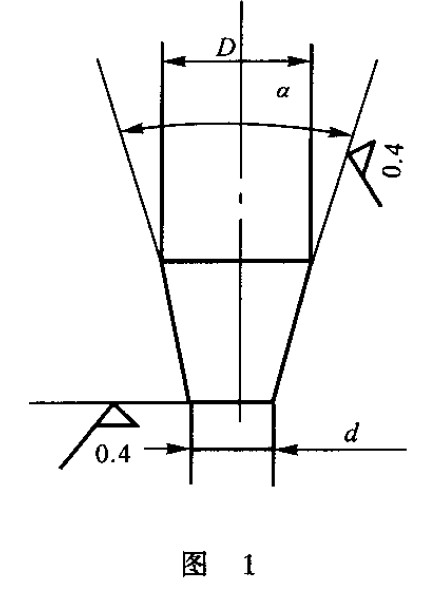

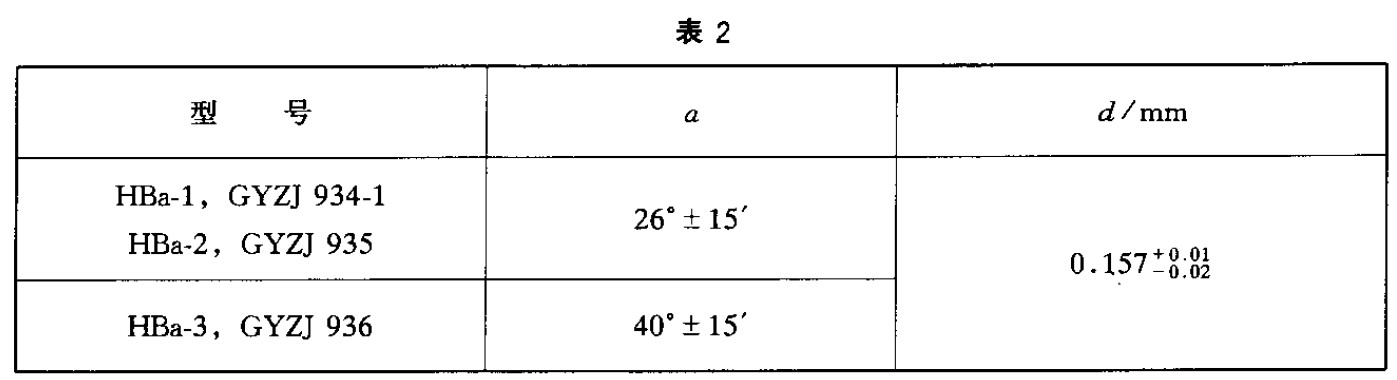

3.1 壓針錐端的幾何形狀及其允許誤差如下列圖1、表2所示。
3.2 壓針表面應光滑、平整、無銹蝕、劃傷等缺陷，壓針表面粗糙度Ra應不大于0.4 μm
3.3 壓針硬度不低于700 HV0.2
4 當壓針位移置為0.19, 0.38, 0.57 mm時，指針應指示25, 50, 75，其偏移量應不大于士0.8個分度。
5 滿刻度誤差
當壓針全部壓人壓針套內，即壓針伸出量為0時，指示表盤讀數應為100 (滿刻度)，其誤差應不大于士1.0個HBa 。
6 示值誤差及示值變動性
以標準巴克爾硬度塊(以下簡稱硬度塊)進行示值檢定時，硬度
計的示值誤差和示值變動性應符合表3要求。
|
溫濕度環(huán)境試驗設備校準裝置
